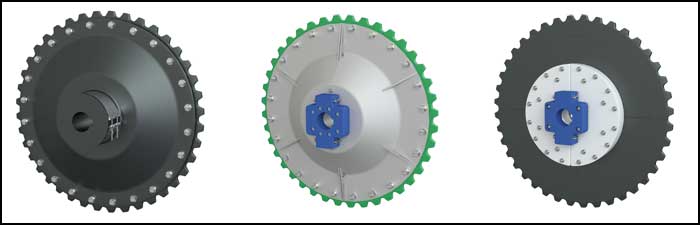

| 드리븐 스프라켓(Driven Sprochkets) |
 |
| 기능 |
드리븐 체인의 장력에 탄력을 갖는 접시형 구조로, 구동부의 동력을 수집기의 헤드축으로 전달한다. |
| 특징 |
마모시 치차부분만 교체가 가능하도록 4분할 분치형 구조로써 수리정비가 용이하며 각 현장의 물질수질 및 특성에 맞게 선택적으로 적용이 가능하다. |
| 구성 |
40NT(or 30NT), PCD 844.6. PITCH 66.27mm(or 78.1mm) |
| 재질 |
폴리우레탄(PU), HDPE, STS304+GUR |
|
|
| |

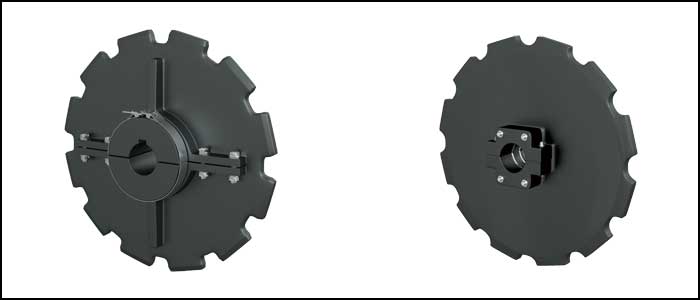

| 헤드 스프라켓(Head Sprochkets) |
 |
| 기능 |
헤드축(구동축)에 고정되어 수집기를 구동하며, 드리븐 체인으로부터 전달된 동력을 본체용 체인으로 전달합니다. |
| 구성 |
12NT, PCD 588.8m PITCH 152.4mm |
| 재질 |
폴리우레탄(PU), HDPE |
|
|
| |

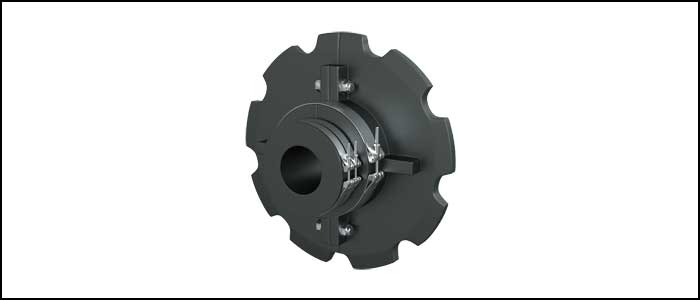

| 아이들 스프라켓(Idler Sprochkets) |
 |
| 기능 |
코너축(Conner Shaft), 테일축(Tail Shaft), 아이들축(Idler Shaft)에 위치하여 스리브베어링과 조합으로 루프체인에 의해 구동하며, 아이들 스프라켓으로 통칭합니다. |
| 구성 |
9NT, PCD 446.6m PITCH 152.4mm |
| 재질 |
폴리우레탄(PU), HDPE |
|
|
| |

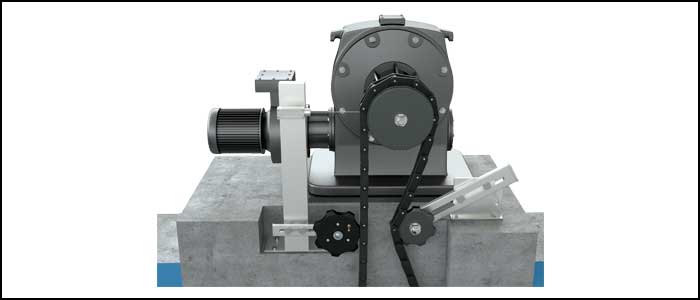

| 구동체인 탈락 방지장치 (특허 제 10-1648763) |
 |
| 기능 |
구동체인 파단시 자동으로 감속기를 정지시킴으로 현장 돌발에 대한 빠른 대응이 가능합니다. |
|
|
| |

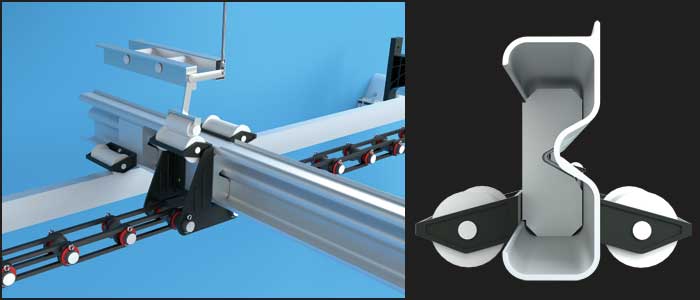

| 씨그마 플라이트(∑ Flight) |
 |
| 기능 |
침전지 바닥의 슬러지를 긁어모으며, 슬러지 부하 이상의 강도와 내산성을 갖추고 있습니다. |
| 특징 |
플라이트가 제품의 형상을 보강하여 높은 강도를 갖으며, 프론트 롤러와 조합하여 수집기의 부하량을 50%이상 감소시킴으로 슬러지수집기의 앞서가는 기술에 대한 고려기술만의 우수성을 입증하였습니다. |
| 재질 |
NYLON + HDPE |
|
|
| |

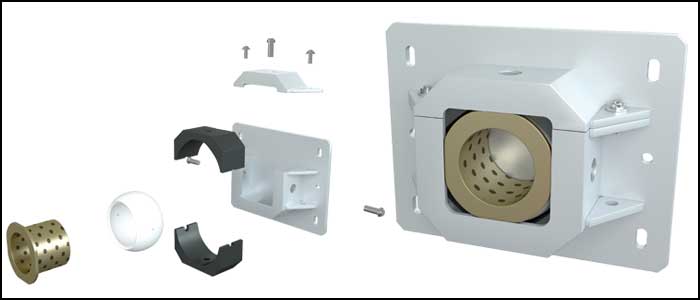

| 오토 센터링 월베어링(Auto Centering Weall Bearing) (특허 제 10-1648763) |
 |
| 기능 |
구동축을 침전지 벽면에 고정하여 회전하는 베어링이 자체 정렬할 수 있도록 베어링 하우징을 BALL 형상으로 부식 및 내화학성을 위하여 비금속으로 제작하여 침전지 벽면의 결함에 대응할 수 있도록 오토센터링으로 축의 자체정렬에 도움을 줌으로 더블체인의 단점을 보완하였습니다. |
| 재질 |
STS304 + GUR |
|
|
| |

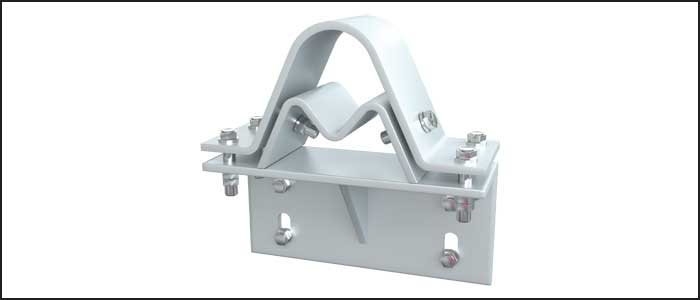

| 샤프트 클램프 |
 |
| 기능 |
축의 회전 및 좌/우 슬립 꺾임 등의 위험 요소에 대해 축을 보호하며, 안정적인 운전이 이루어집니다. |
| 재질 |
STS 304 |
|
|
| |

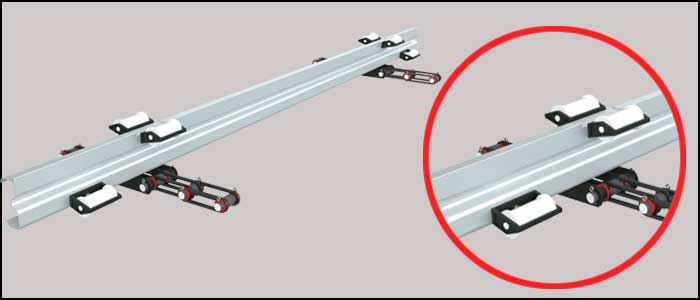

| Wear Strip (Return Strip, Bottom Strip) |
 |
| 기능 |
침전지 상부의 Return Track 과 침전지 바닥에 부착하여 마찰을 줄여줌으로써 마모 및 전력소모가 적습니다. |
| 특징 |
바닥용(Bottom Strip)은 20t 로 보강되어 침전지 바닥의 표면결함에 대응할 수 있도록 제작됩니다. |
| 재질 |
HDPE |
|
|
| |

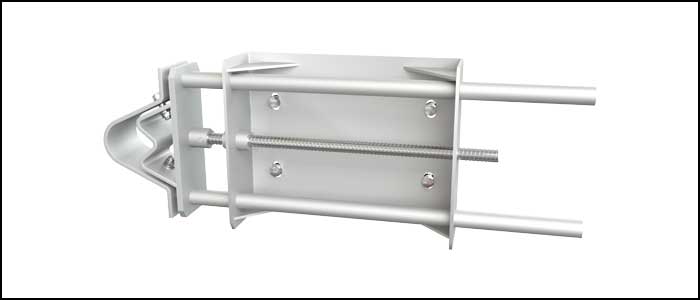

| 테이크 업 장치 |
 |
| 기능 |
루프체인의 처짐, 끌림, 긴장력 등을 조절하며 손쉬운 장력조정으로 유지보수가 용이한 테이업(Take-Up) 장지입니다. |
| 재질 |
STS |
|
|
